Magnetic Tray for Adjustable Tilting Desks (Book Support) / Magnetische Schale für Schrägtische (Buchstütze)
Description
English:
A magnetic tray for adjustable tilting desks with a magnetic surface. Five embedded neodymium magnets hold it firmly in place – no screws or adhesive needed.Use it as a tray for pens, rulers, phone or small parts – or use two of them as a book support: place two trays side by side at the lower edge of the adjustable tilting desk and your book or tablet rests securely on them.

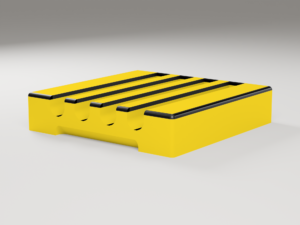

The tray has the same dimensions as my pen holder for adjustable tilting desks, so both fit together seamlessly and can be combined freely – for example a pen holder next to a tray used as a book support.
Specifications
- Outer dimensions: approx. 140 × 140 × 30 mm
- Magnets: 5 × neodymium disc magnets 15 mm × 2 mm (e.g., from amazon)
- Material: PLA (0.4 mm nozzle, 0.2 mm layer height)
- Optional two-colour print: contrasting rim on the top 3 mm
German:
Eine magnetische Schale für Schrägtische mit magnetischer Oberfläche. Fünf eingedruckte Neodym-Magnete halten sie sicher an Ort und Stelle – ganz ohne Schrauben oder Kleber.Als Ablageschale für Stifte, Lineale, Handy oder Kleinteile – oder zwei Stück als Buchstütze: Zwei Schalen nebeneinander an die Unterkante des Schrägtisches setzen, und Buch oder Tablet liegen sicher darauf auf.
Die Schale hat die gleichen Abmessungen wie mein Stifthalter für Schrägtische, sodass beide nahtlos zusammenpassen und sich frei kombinieren lassen – zum Beispiel ein Stifthalter neben einer Schale als Buchstütze.
Technische Daten
- Außenmaße: ca. 140 × 140 × 30 mm
- Magnete: 5 × Neodym-Scheibenmagnete 15 mm × 2 mm (z.B. von amazon)
- Material: PLA (0,4-mm-Düse, 0,2 mm Schichthöhe)
- Optional zweifarbig: farblich abgesetzter Rand auf den oberen 3 mm
Gallery
Printing instructions and tips
English:

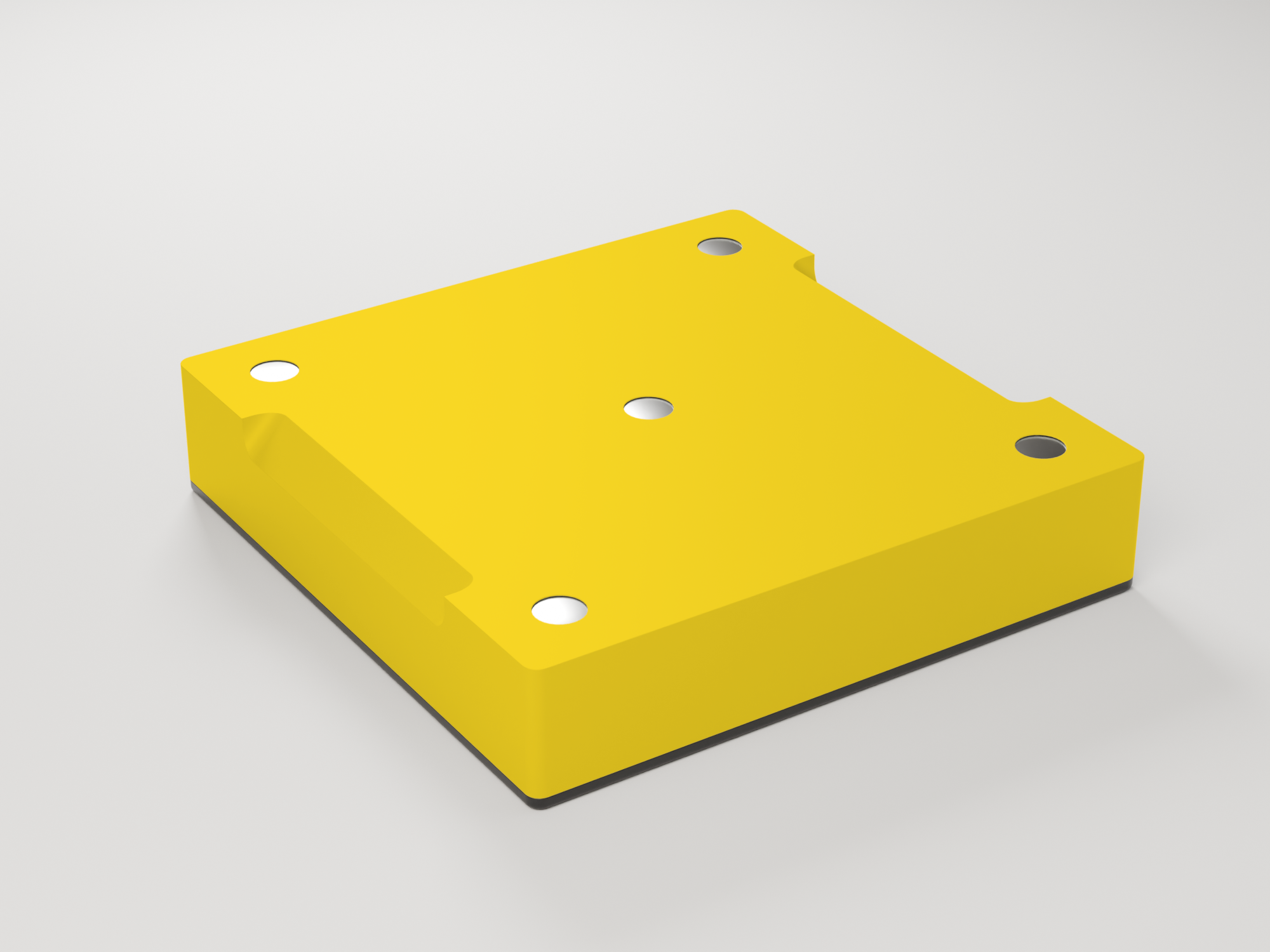

⚠️ Important: Embedding the magnets (print pause)The magnets are fully enclosed in the print. The file contains a pause at layer 14 (Z = 2.8 mm).
- Check in the slicer that the pause is shown at layer 14 before printing. If it is missing, add a pause manually at the last layer before the magnet holes are closed.
- When the printer pauses: manually lower the bed temperature to approx. 48 °C and wait until it has cooled down before inserting the magnets. Otherwise the neodymium magnets can lose their magnetism.
- Insert the 5 magnets into the holes (make sure they are fully seated and flush, so the nozzle cannot hit them).
- Resume the print – the magnets are now printed in.
A personal touch
I always ask my students for their favourite colour and print their name on the underside of the tray – a small detail that makes each one a little more personal.
German:
⚠️ Wichtig: Einlegen der Magnete (Druckpause)
Die Magnete werden vollständig eingedruckt. Die Datei enthält eine Pause bei Schicht 14 (Z = 2,8 mm).
- Vor dem Druck im Slicer kontrollieren, ob die Pause angezeigt wird (Schicht 14). Falls nicht, manuell eine Pause in der letzten Schicht vor dem Schließen der Magnetlöcher einfügen.
- Wenn der Drucker pausiert: Druckbetttemperatur manuell auf ca. 48 °C senken und warten, bis sie erreicht ist – erst dann die Magnete einlegen. Andernfalls können die Neodym-Magnete ihren Magnetismus verlieren.
- Die 5 Magnete in die Löcher einlegen (darauf achten, dass sie vollständig und bündig sitzen, damit die Düse nicht daran hängen bleibt).
- Druck fortsetzen – die Magnete werden nun eingedruckt.
Eine persönliche Note
Ich frage meine Schülerinnen und Schüler immer nach ihrer Lieblingsfarbe und drucke ihren Namen unter die Schale – ein kleines Detail, das jede Schale ein bisschen persönlicher macht.
Downloads
- Adjustable Tilting Desk Tray + Book Support (STL)
- Adjustable Tilting Desk Tray + Book Support (3MF)
- Schrägtisch Schale+Buchstütze (3MF)
- Schrägtisch Schale+Buchstütze (STL)
- 01_Cover_Gelb (PNG)
- 02_Seitenansicht_Gelb (PNG)
- 03_Draufsicht_Gelb (PNG)
- 04_Unterseite_Magnete_Gelb (PNG)
Bundle of all files listed above.
